仕様一覧
| 名称 | Solar Link ZERO T4 | Solar Link ZERO T3 | |
|---|---|---|---|

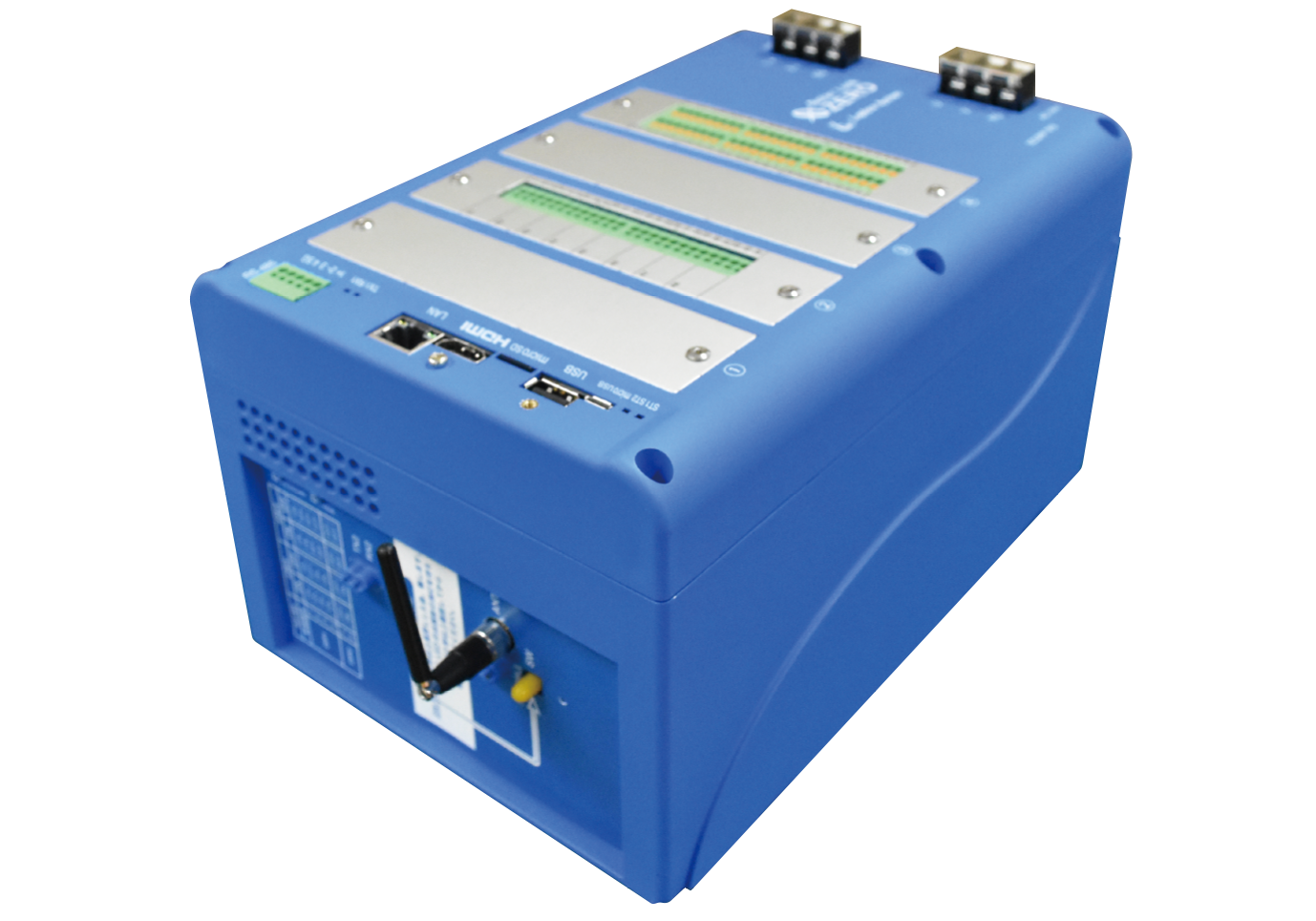

| 外観 |  |
 |
|
| 端末 | 型式 | Solar Link ZERO-T4 | Solar Link ZERO-T3 |
| CPUコア | Quad-core Cortex-A72 (ARM v8) 64-bit | ARM Cortex-A5 | |
| 動作周波数 | 1.5GHz | 800MHz | |
| RAM | 4 Gbyte LPDDR4-3200 SDRAM | DDR 512Mbyte(533MHz) | |
| フラッシュメモリ | 32 Gbyte eMMC | NAND 512Mbyte | |
| 外部記憶装置 | ー | microSD | |
| Ethernet | 有線:10 BASE-T/100BASE-TX/1000BASE-T(RJ-45) | 有線:10BASE-T/100BASE-TX(RJ-45) 無線:IEEE802.11 b/g/n |
|
| シリアルポート | RS-485 入出力ポート(5Pin端子台x2) 絶縁分離仕様(耐圧500V以上) |
RS-485 入出力ポート(5Pin端子台×1) 絶縁分離仕様(耐圧500V以上) |
|
| 画像出力 | ー | HDMI1.4 | |
| 画面解像度 | ー | フルHD(1920×1080pixel @60Hz)固定 | |
| 外形サイズ | W152xD102.4xH46.6mm(突起を除く) | W263×D152×H177mm(突起を除く) | |
| 電源 | DC5V 2A | AC100 〜 240V( 梱包物に含まれる電源コードはAC100V用) | |
| 消費電力 | 10VA(最大) | 40VA(T3-AIカード、T3-DIOカード各1枚実装時 最大負荷時70VA) | |
| 使用温度範囲 | -20〜60℃(湿度85%RH以下結露なきこと) | -5〜55℃(湿度10〜80%RH以下氷結、結露なきこと) | |
| 重量 | 約300g | 約1.6kg(本体のみ・追加カード、電源コード、金具等が未装着の状態) 約10g(3Gアンテナ) |
|
| 無線通信 | LTE無線通信(オプション対応) | 3G無線通信(オプション対応)/無線LAN | |
| 計測 | PCS接続台数※ | 最大30台 | 最大30台 |
| 計測対象 | 各種PCS/各種ストリング計測機器/各種蓄電池/リモートI/O ※詳細はお問い合わせください |
各種PCS/各種ストリング計測機器/各種蓄電池/内蔵I/Oカード ※詳細はお問い合わせください |
|
| 内容物 | 内容物 | ・Solar Link ZERO 本体 ・専用ACアダプタ ・USBメモリ ・通信用アンテナ ・施工説明書、取扱説明書等 |
・Solar Link ZERO 本体 ・AC100V用電源コード(2種) ・丁字金具・丁字金具固定用サラネジ ・USB メモリ ・3G アンテナ ・HDMI ケーブル抜け防止ホルダ ・固定用ナベネジ ・施工説明書、取扱説明書等 |
※PCS によっては計測間隔の変更や接続台数を制限する場合があります。
| I/Oカード (T3 のみ) |
T3-DIOカード | 入力8CH(用途と有電圧と無電圧をch毎に選択可能)…接点入力 / パルス入力 出力 8CH(無電圧信号5秒固定)…接点出力 |
|---|---|
| T3-AIカード | 入力8CH(信号種により、別途電源等が必要な場合があります)…直流アナログ信号入力(電流・電圧・mV)/測温抵抗体入力(Pt100Ω)/熱電対入力(K、T熱電対) |
機能一覧
| データ管理 | 保存先 | ASPサービス(L･eye監視画面)またはUSBメモリ | ASPサービス(L･eye監視画面)またはUSBメモリ |
|---|---|---|---|
| データ形式 | CSV形式 | CSV形式 | |
| 画面関連 | 表示画面種類 | 計測画面/換算画面/グラフ画面/コンテンツ画面×3(オプション対応) | 計測画面/換算画面/グラフ画面/コンテンツ画面×3 |
| 閲覧 | インターネット経由 （遠隔監視の場合） |
遠隔監視システム＆サービスL･eye監視画面 | 遠隔監視システム＆サービスL･eye監視画面 |
| 構内LAN経由 （現地表示の場合） |
・Webアプリケーション機能 ・構内LAN用データ集約システム ※遠隔監視システム＆サービスL･eye監視画面との併用は不可 |
・Webアプリケーション機能 ・構内LAN用データ集約システム (L･eye監視画面イントラ版との組み合わせで可能) ※遠隔監視システム＆サービスL･eye監視画面との併用は不可 |
