環境貢献のPRに最適で
多彩なデザインの表示盤が登場
各種システムとの一括導入を実現しました
表示盤のイメージを覆す洗練されたデザイン。
筐体やフレームはスリム仕様。
壁掛型と自立型があり設置場所を選びません。
屋外防滴仕様。
あざやかな高輝度LEDが高い視認性を実現。
表示時間の設定が可能。

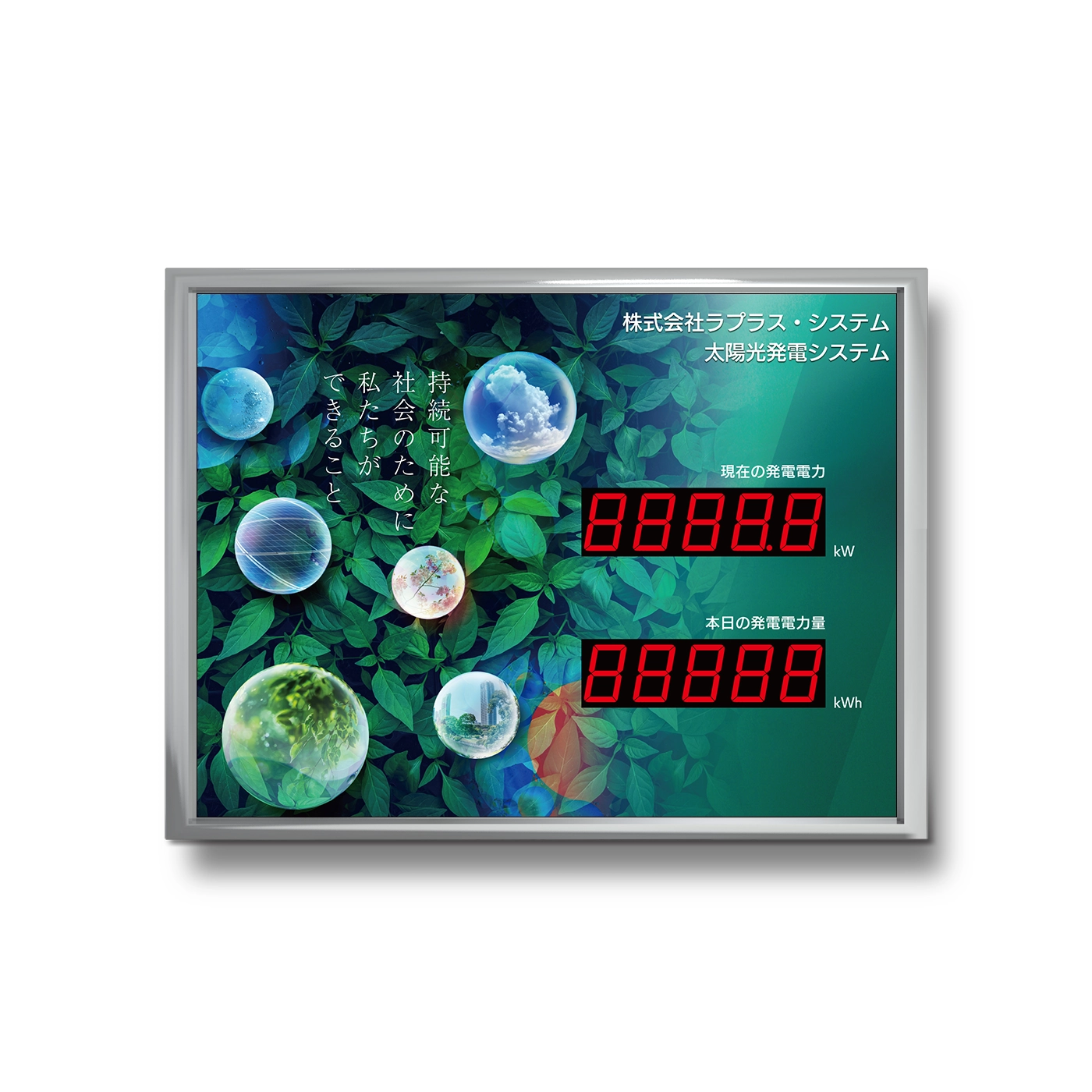

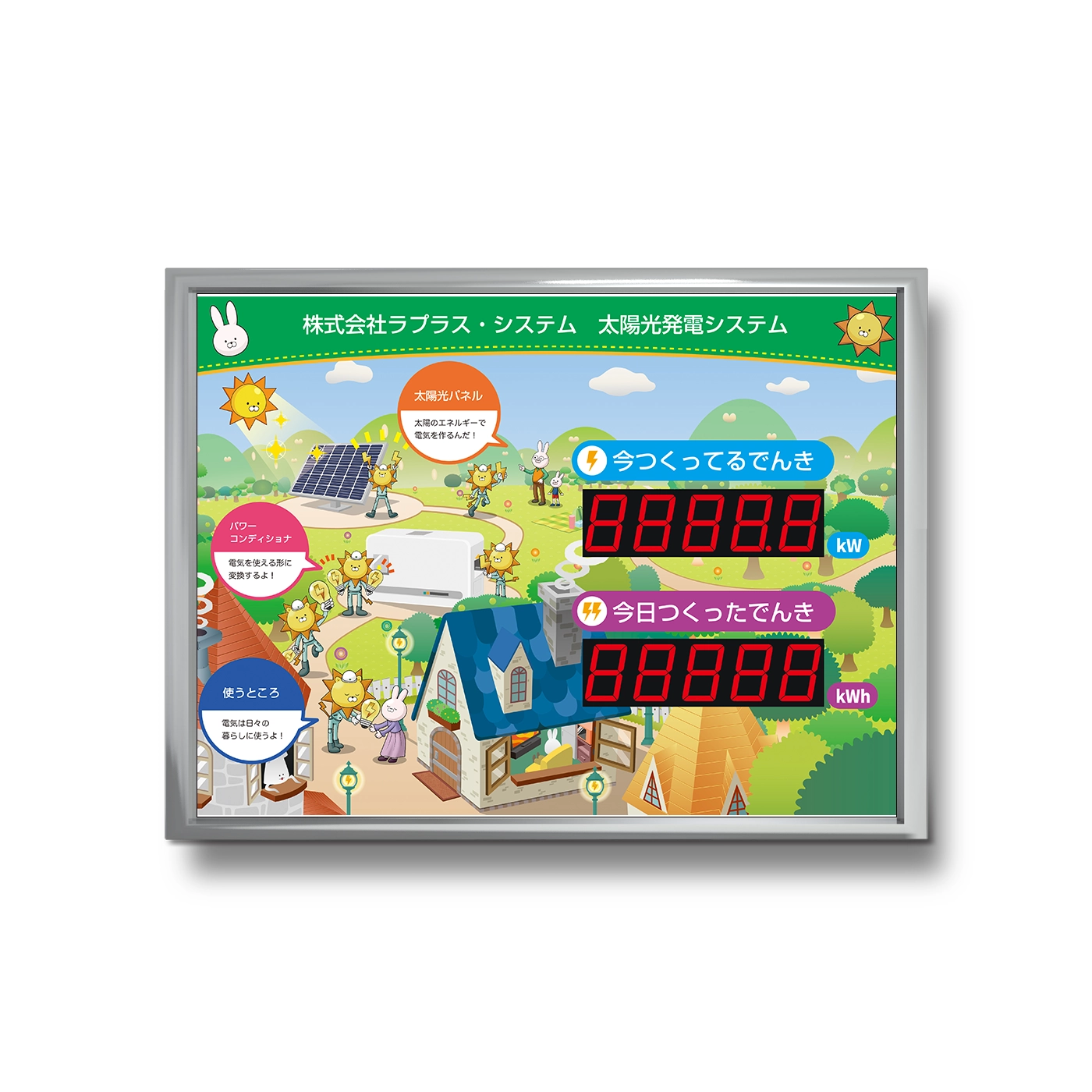

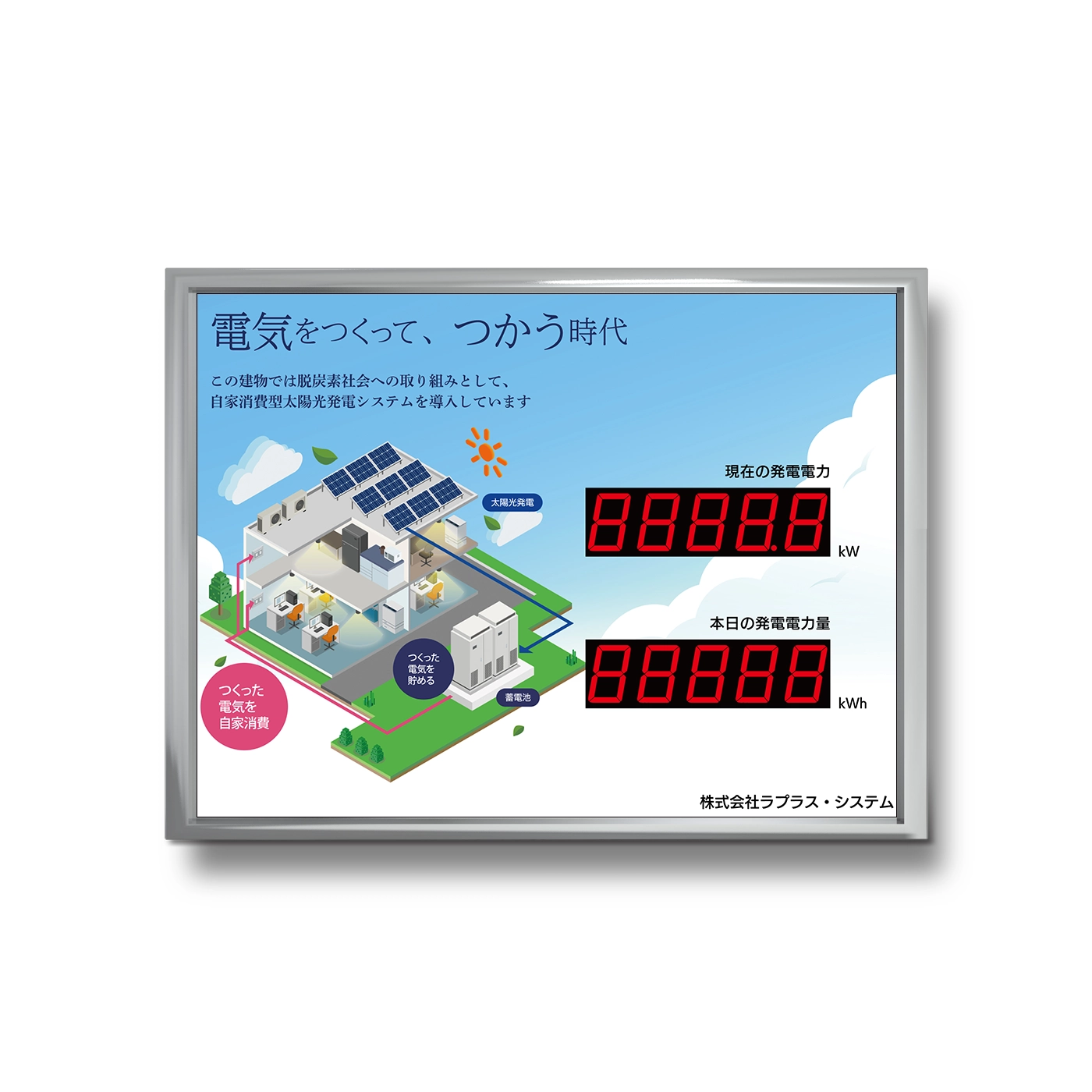

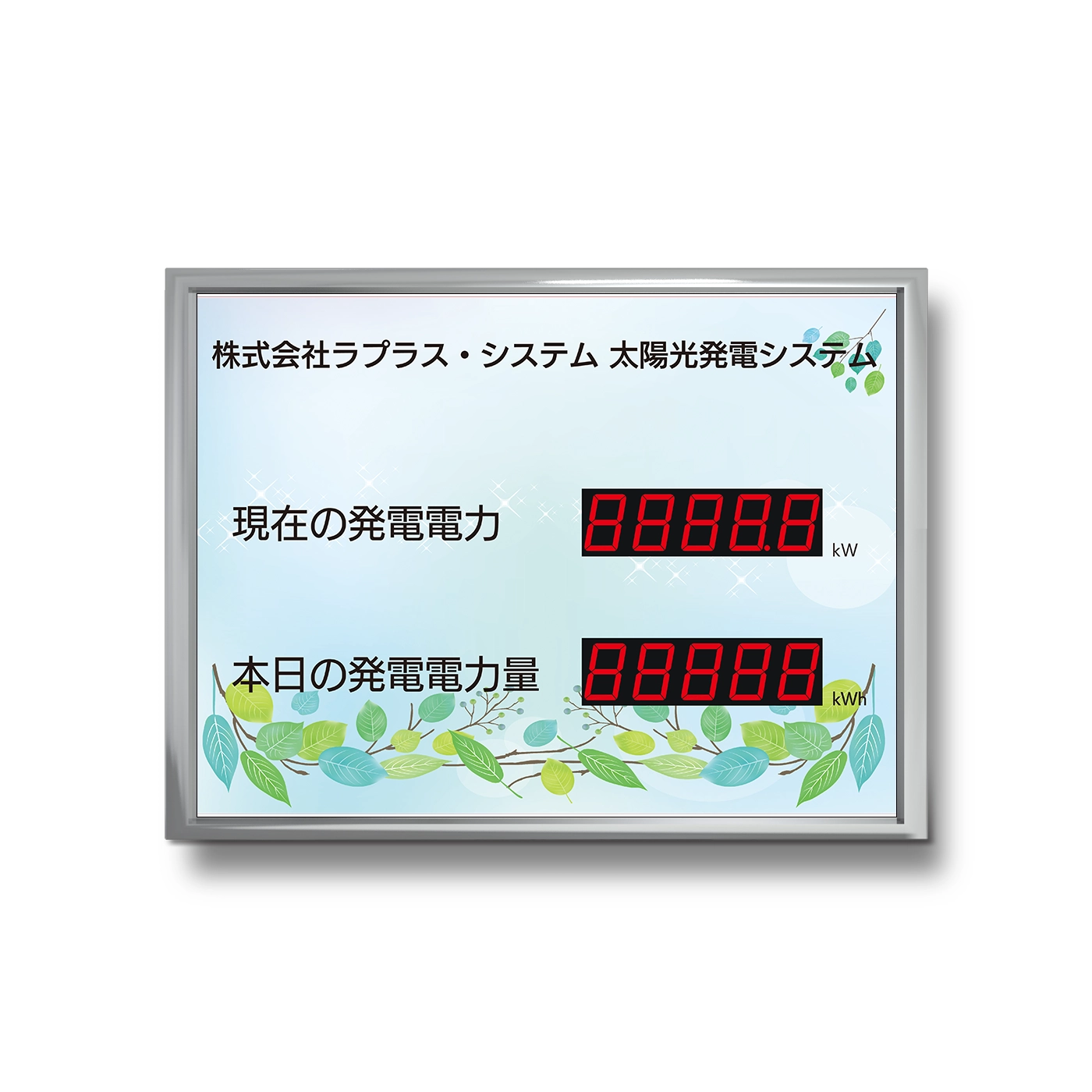

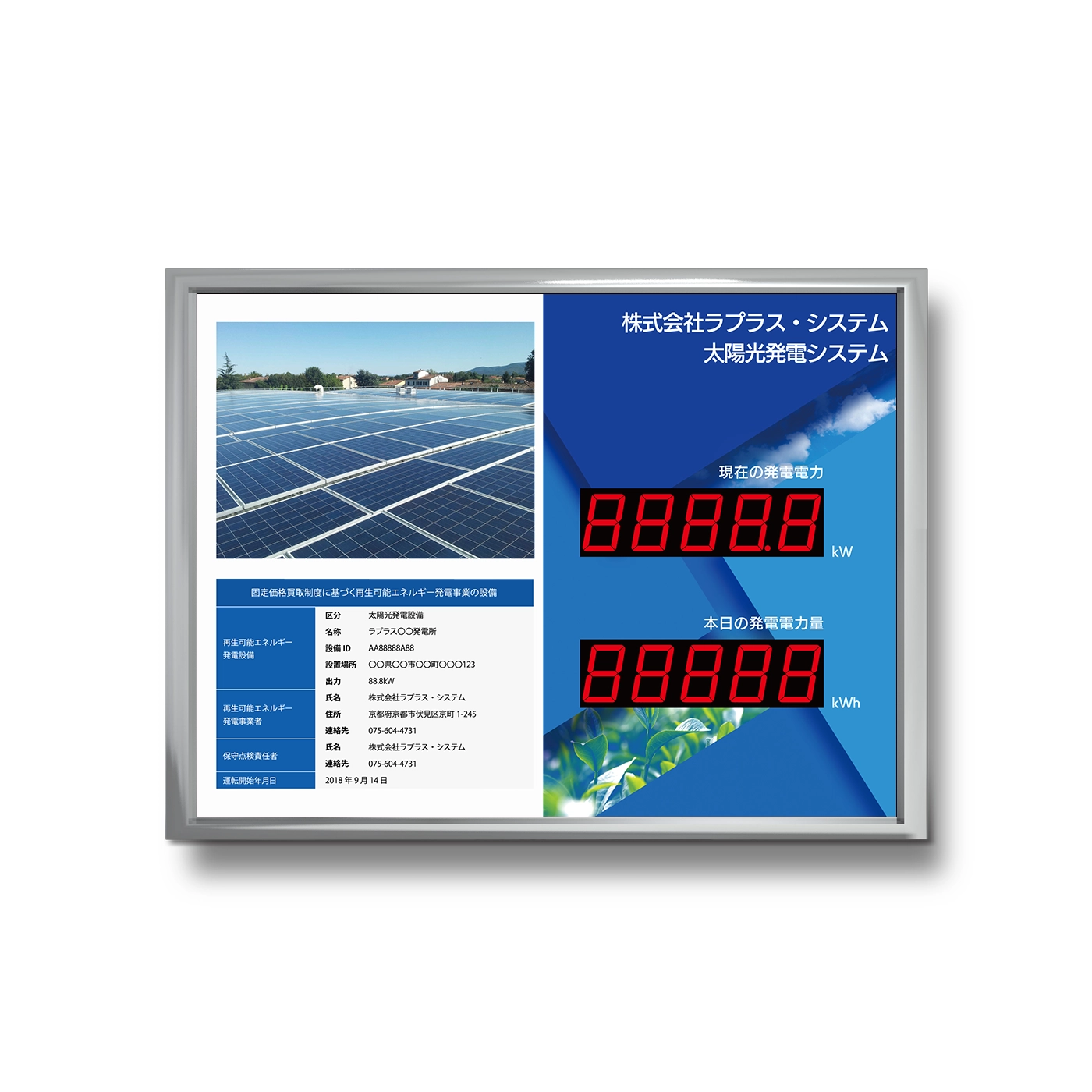

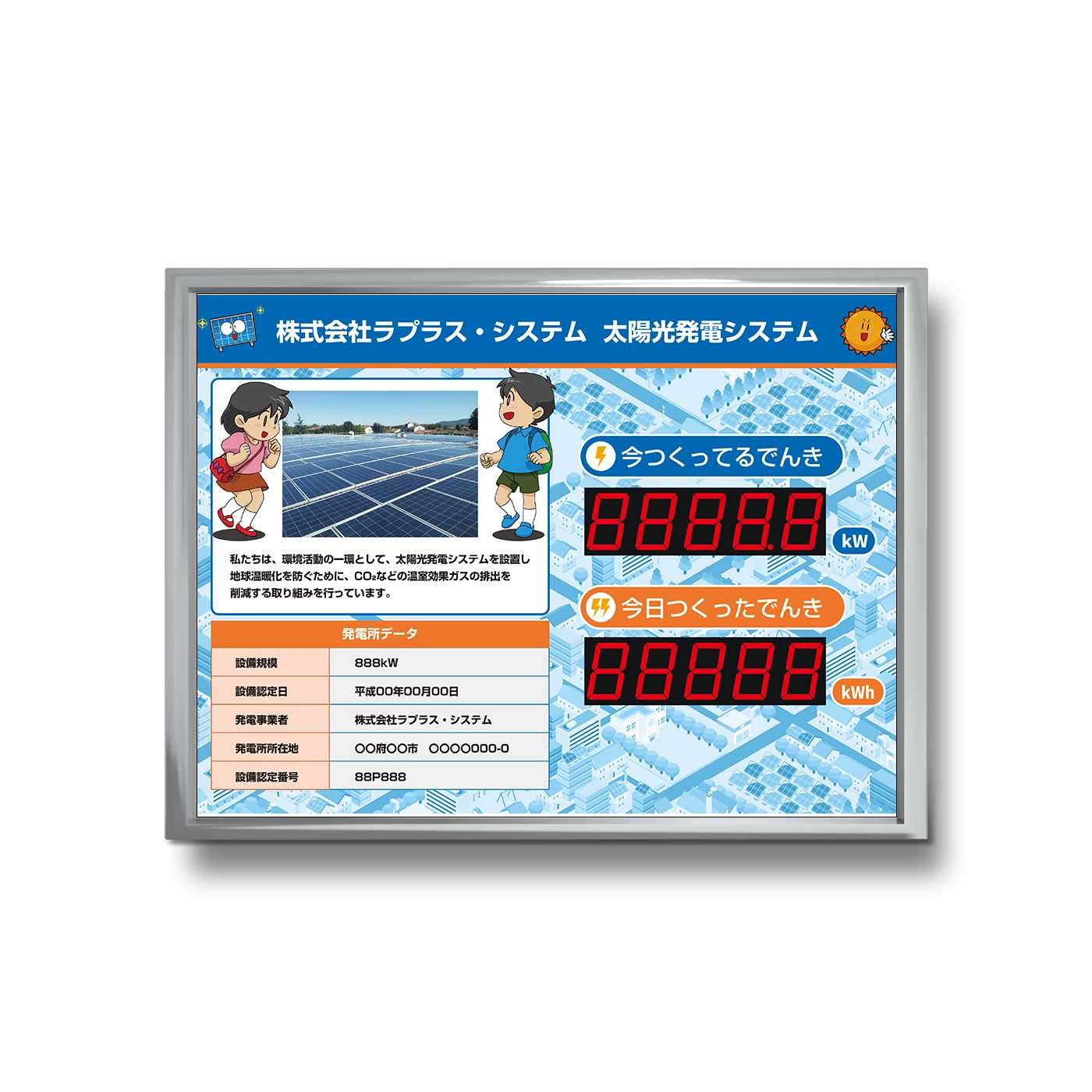

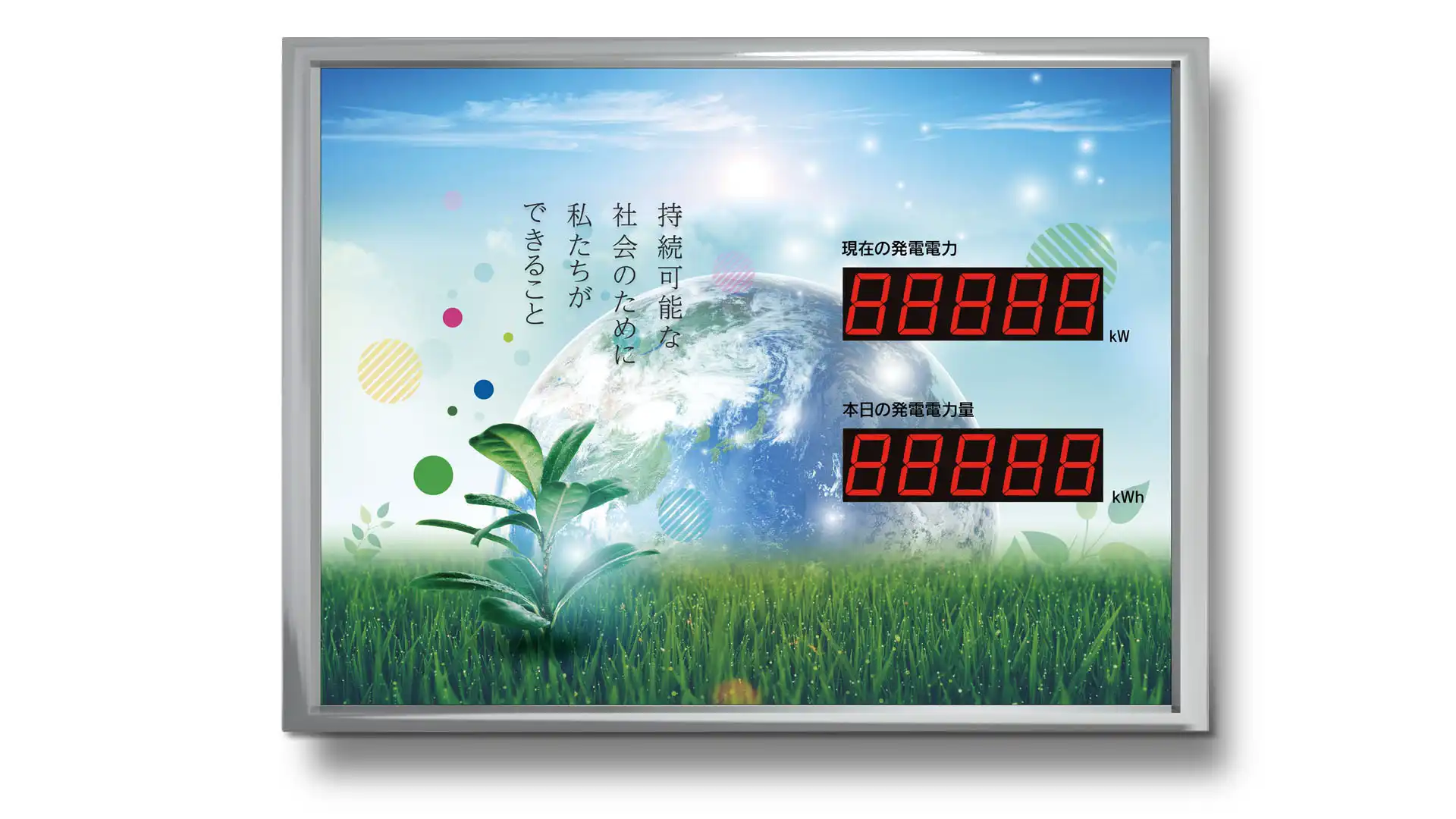

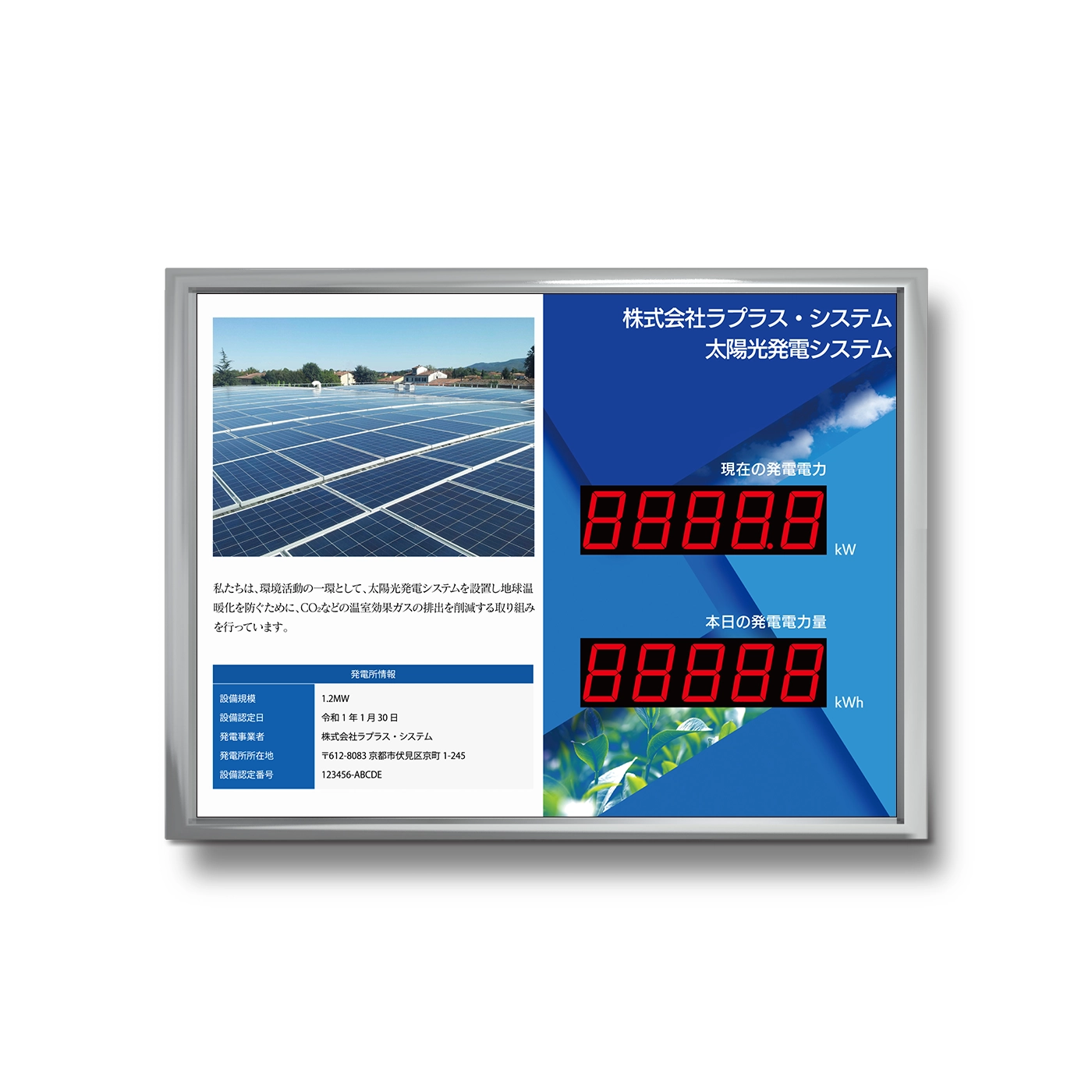

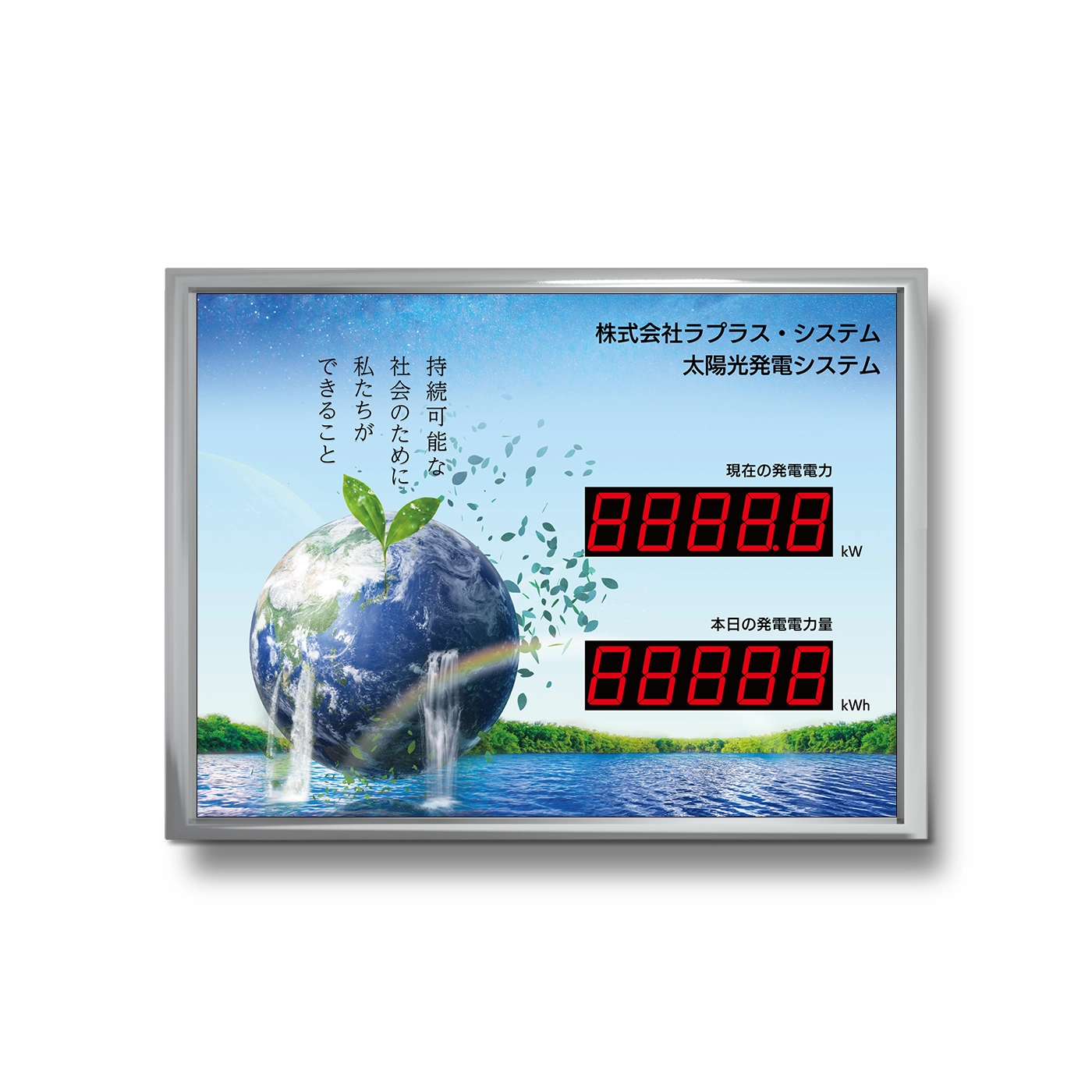

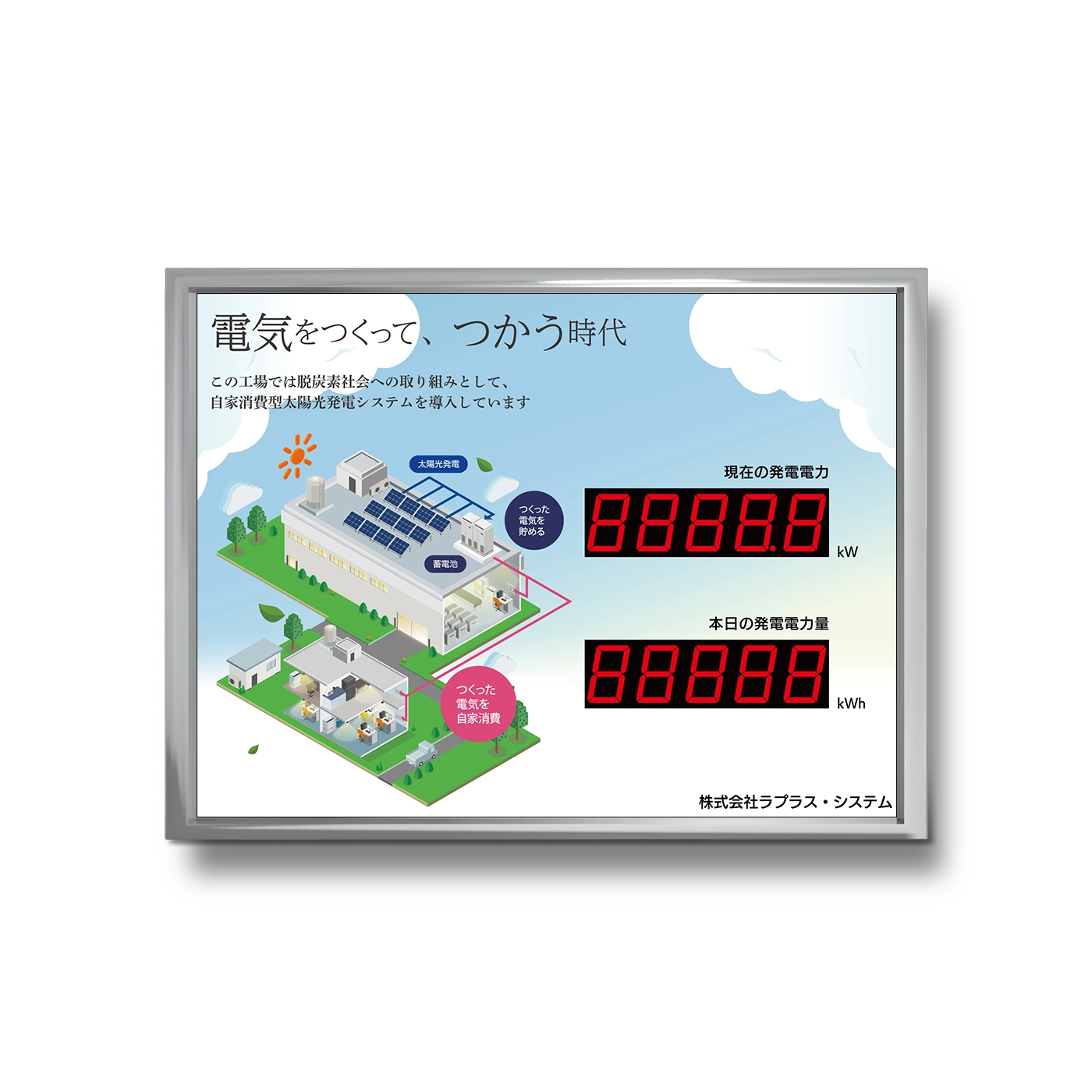

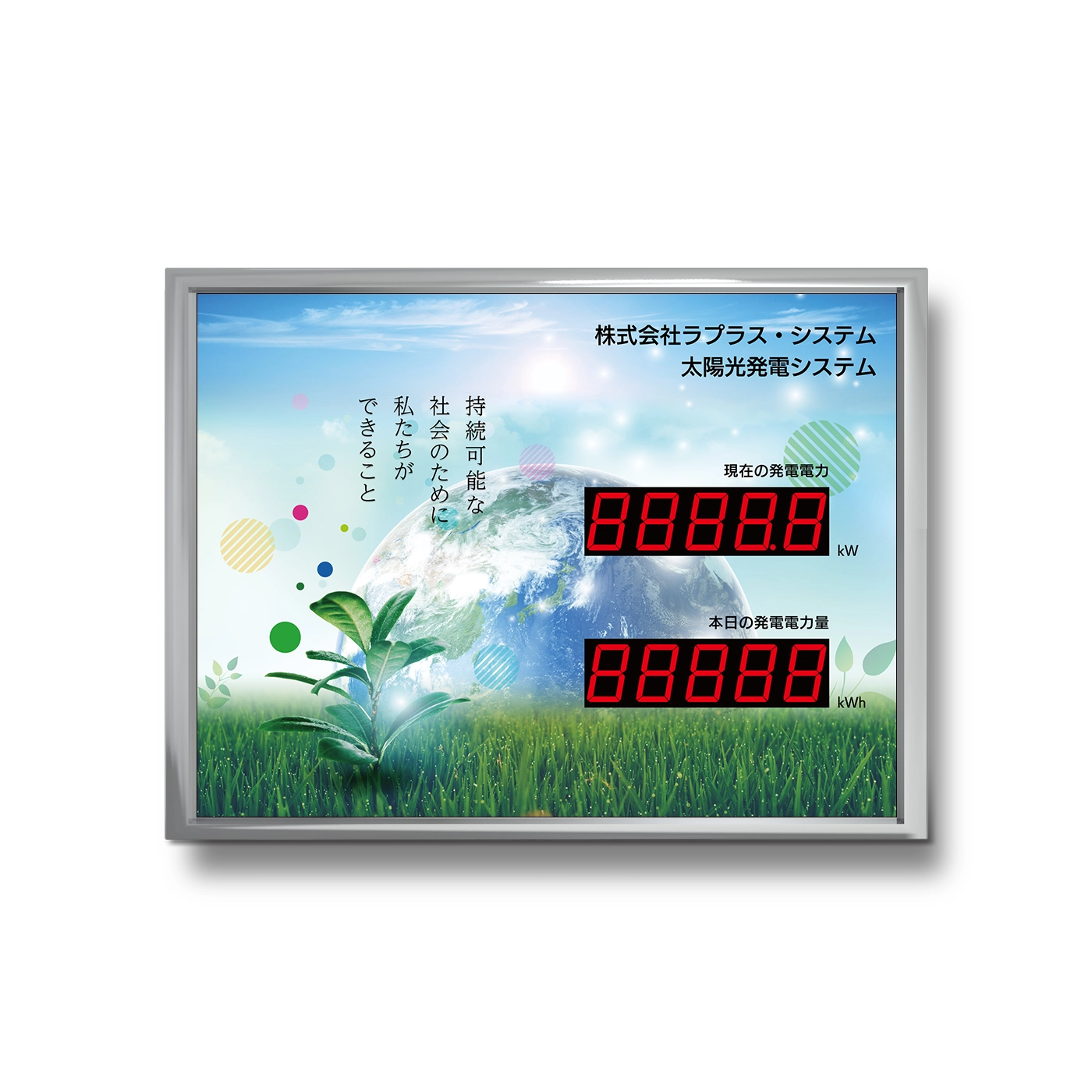

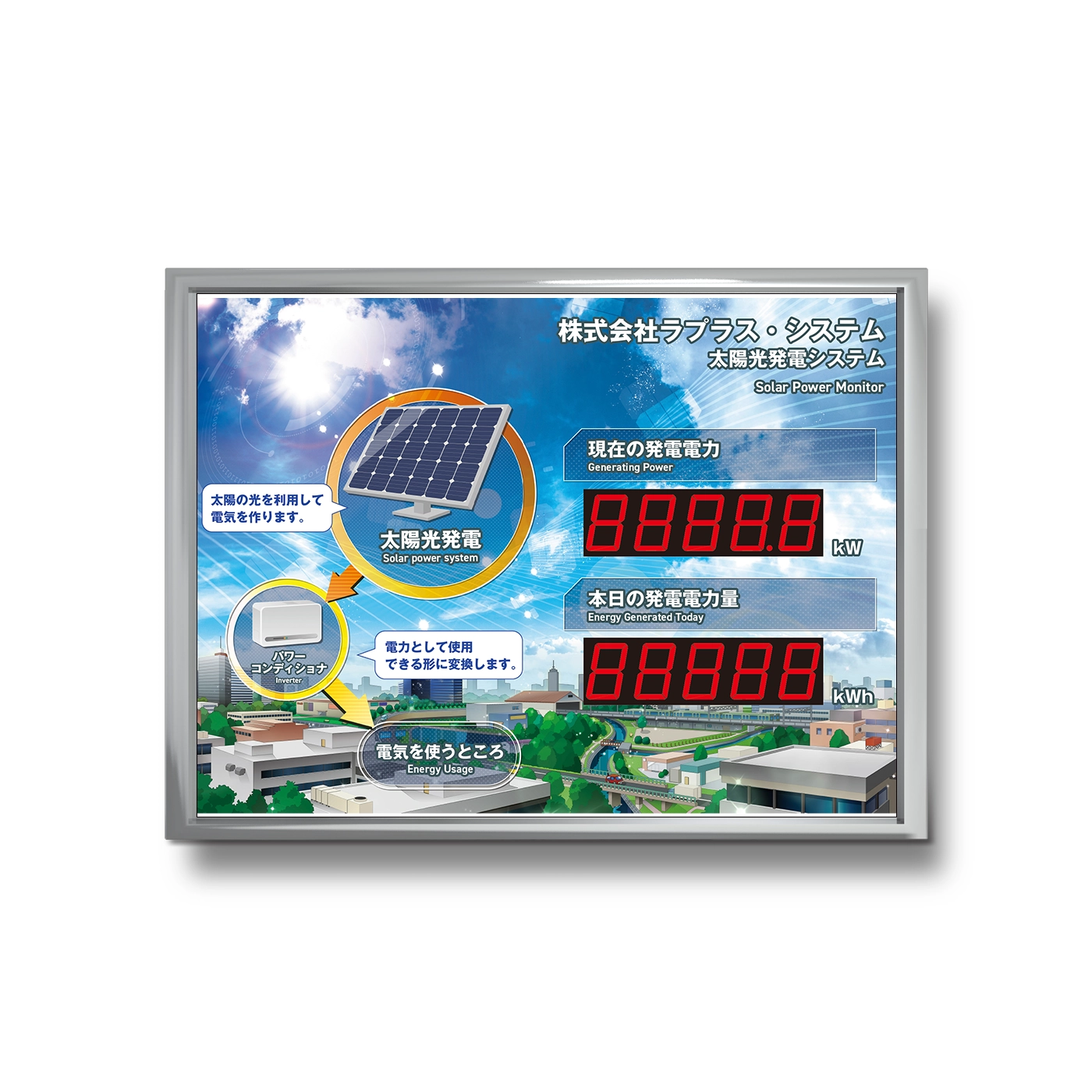

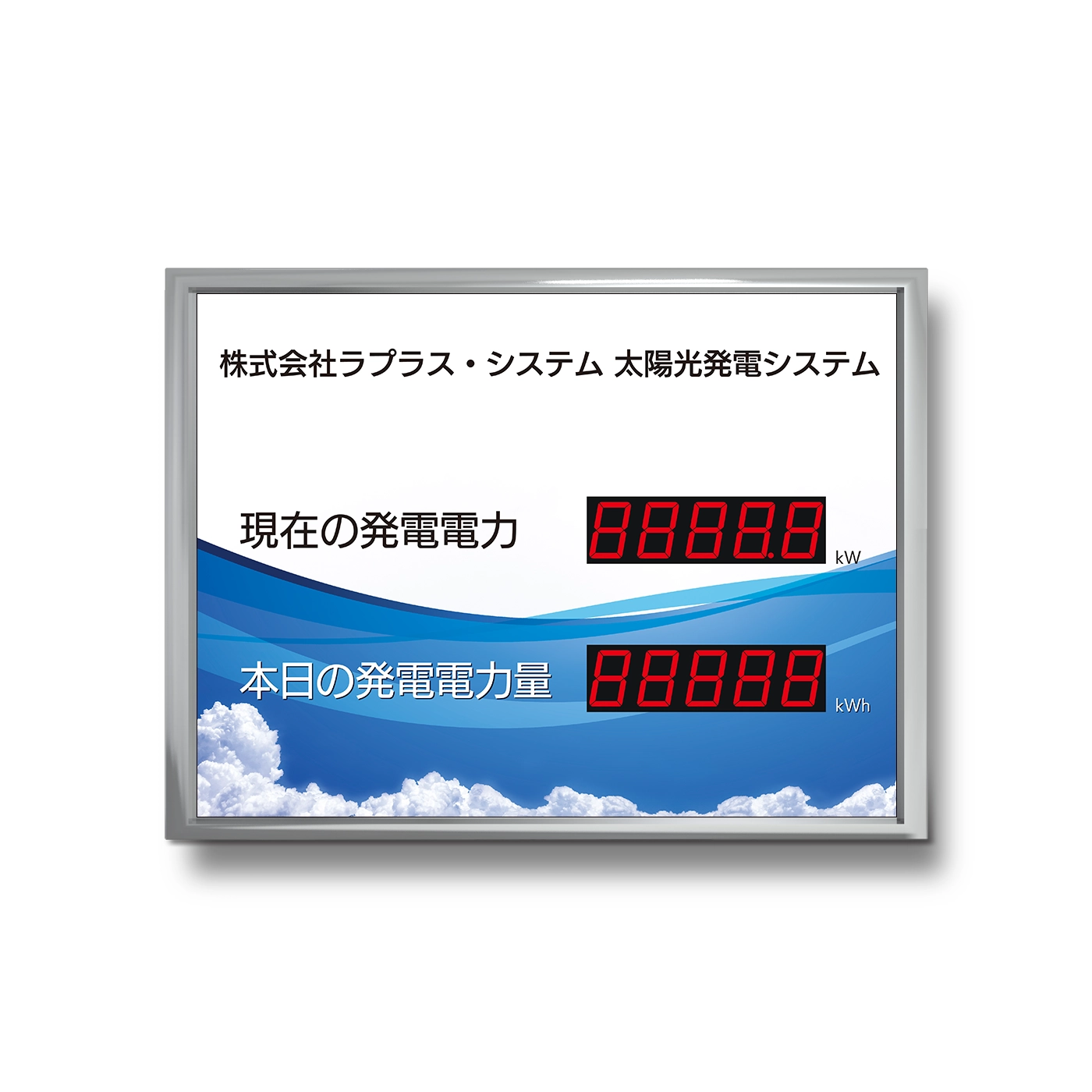

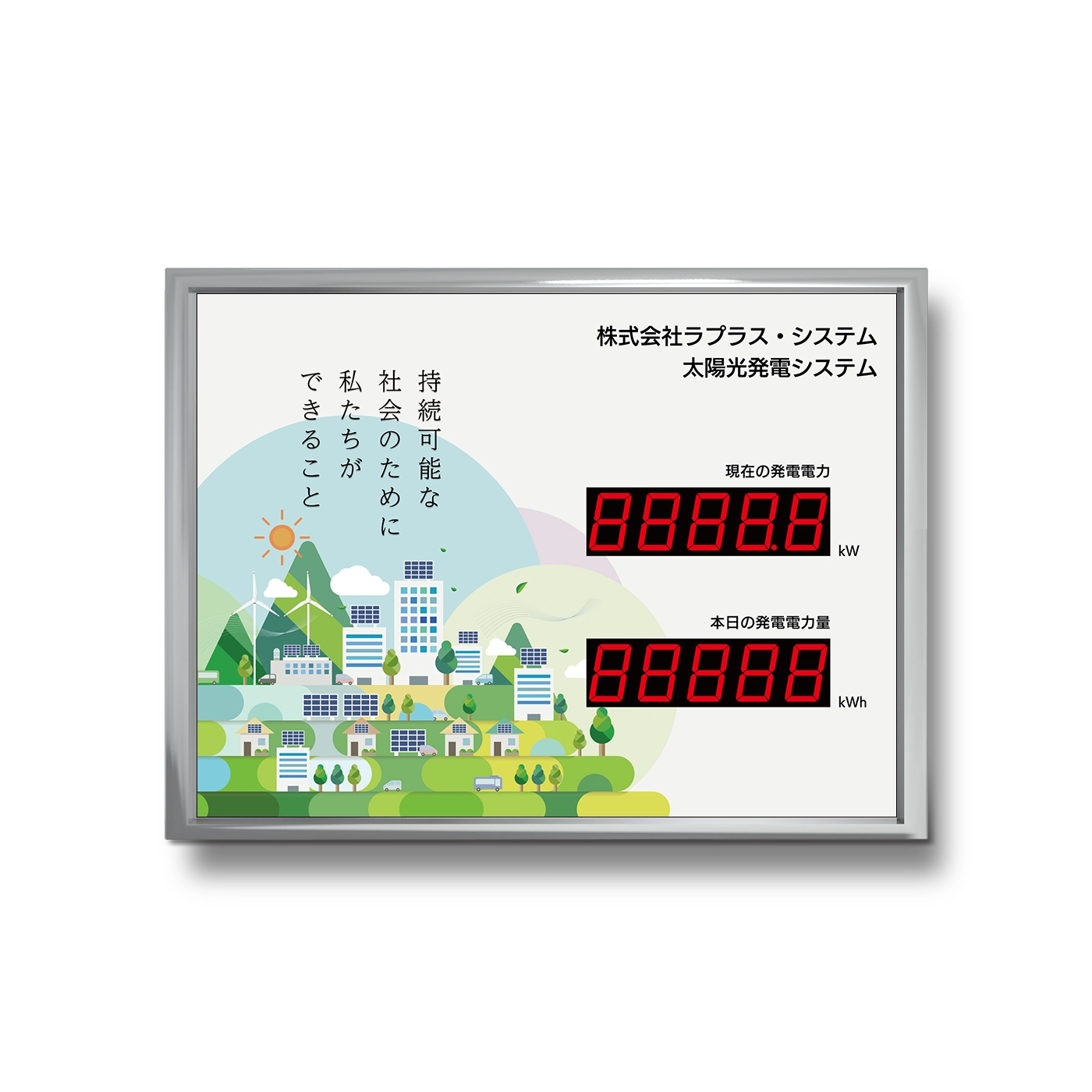

環境貢献のPRに最適な選べるオリジナルデザイン。
洗練されたデザインとLED表示を掛け合わせ、効果的なエコPRを実現します。
オリジナルキャラクターやイラストレーションを使用してデザインのカスタマイズが可能。
また、盤のサイズやLEDのサイズ・表示位置の変更も可能です。

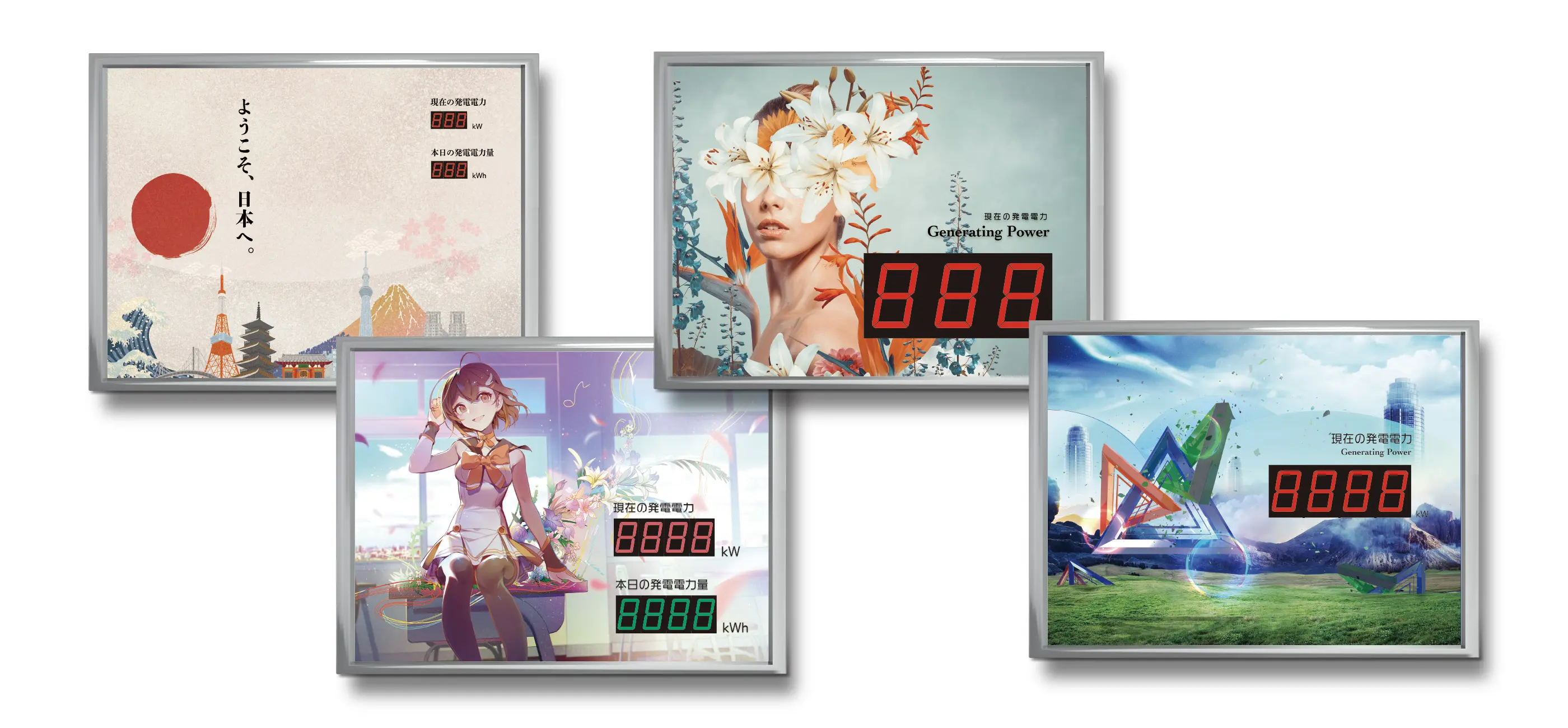

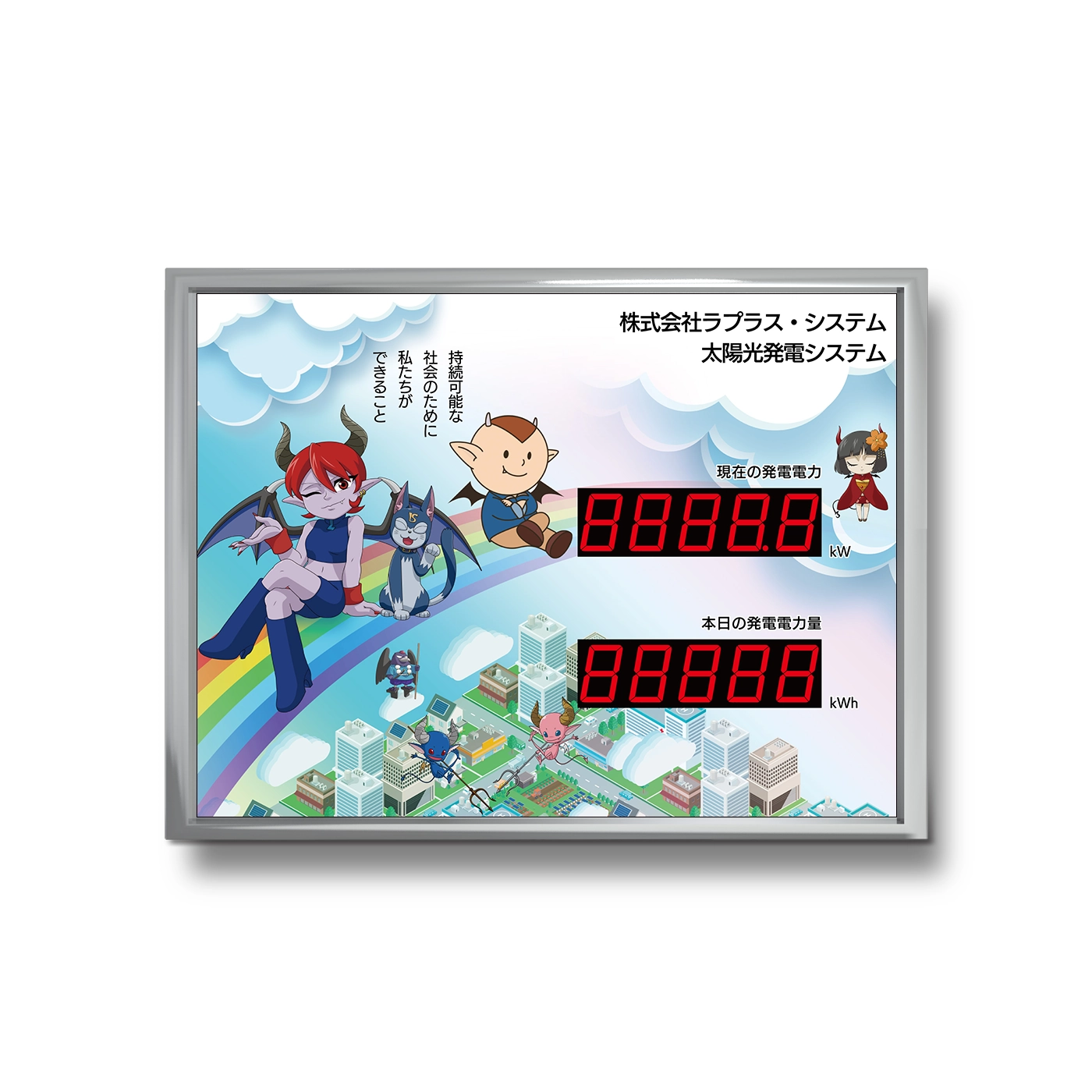

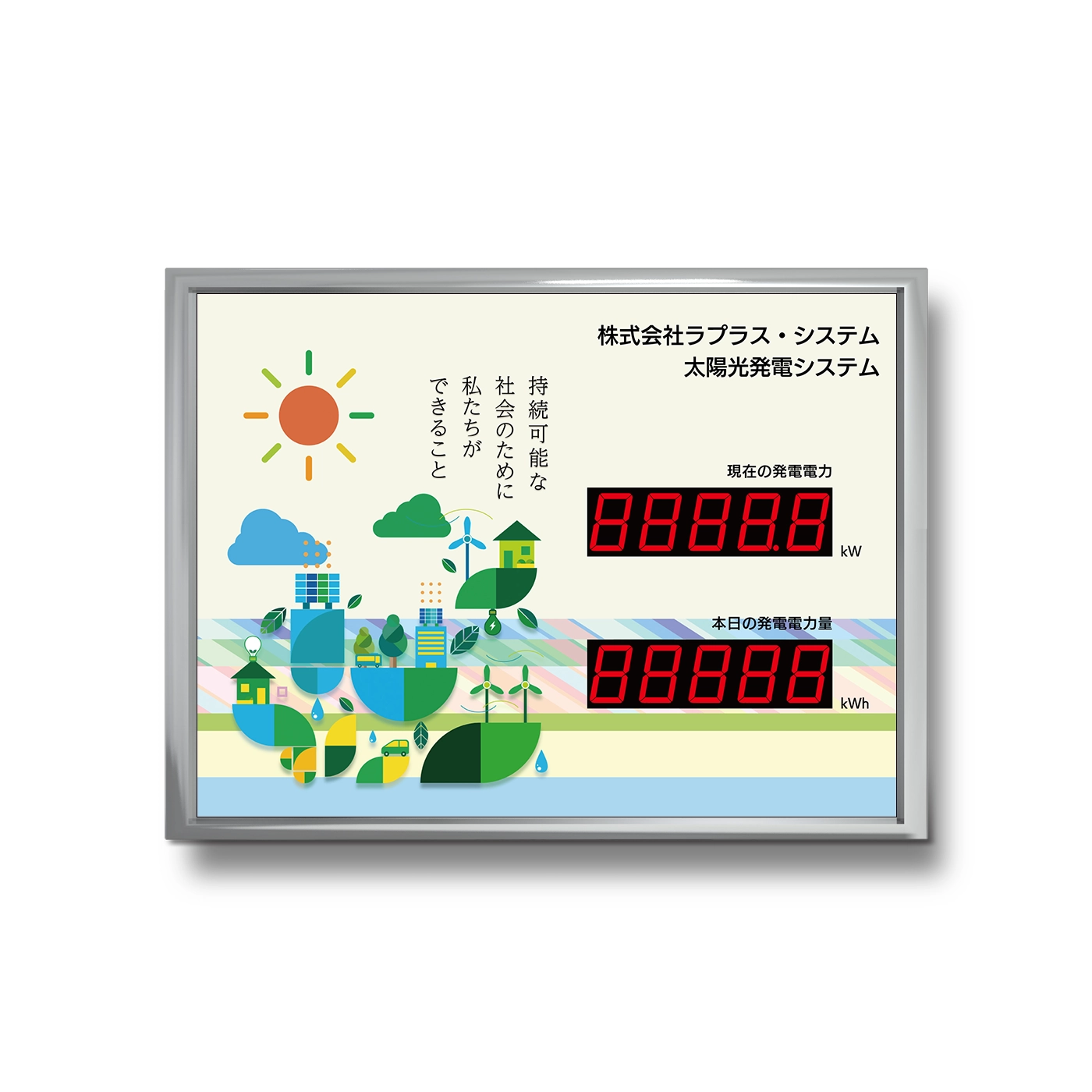

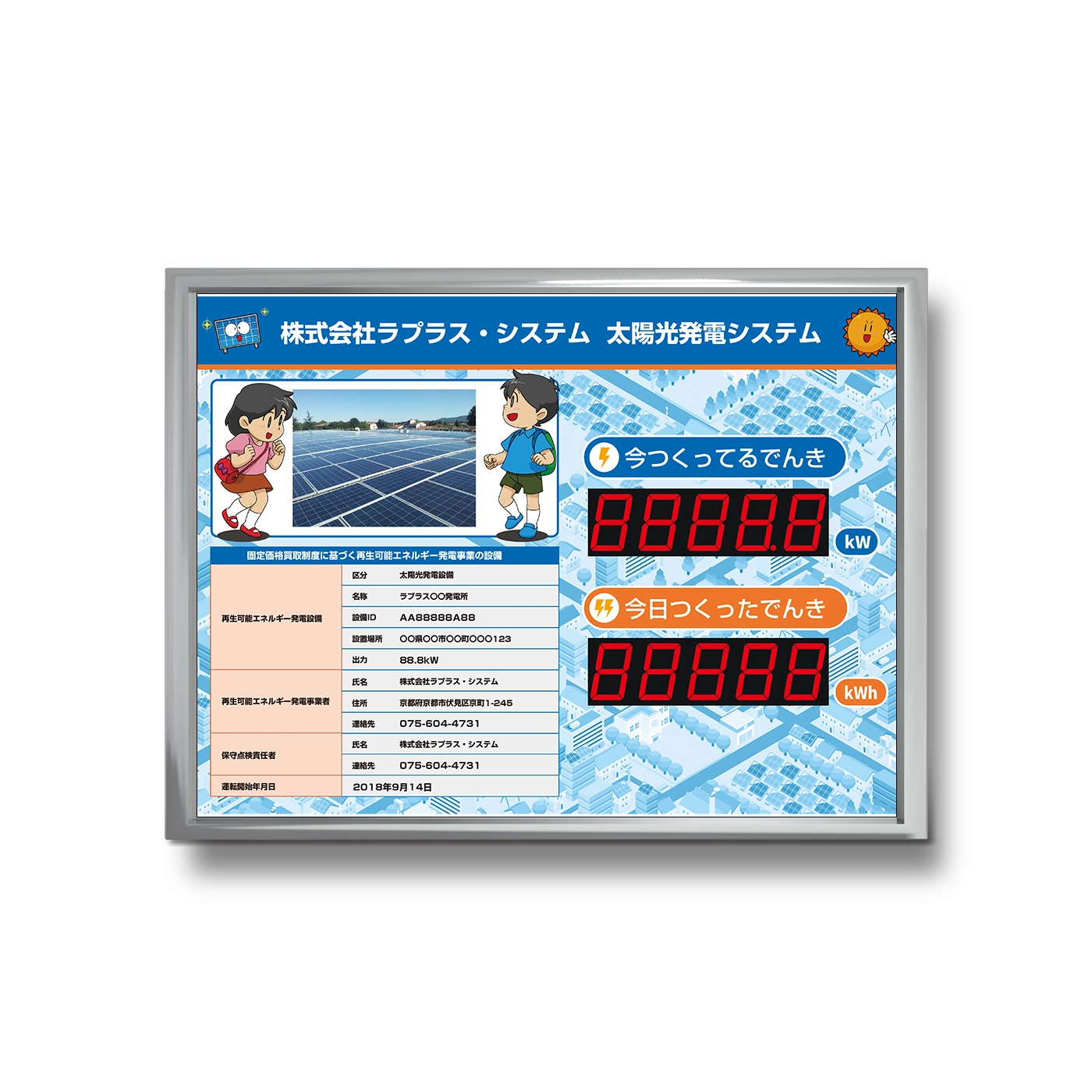

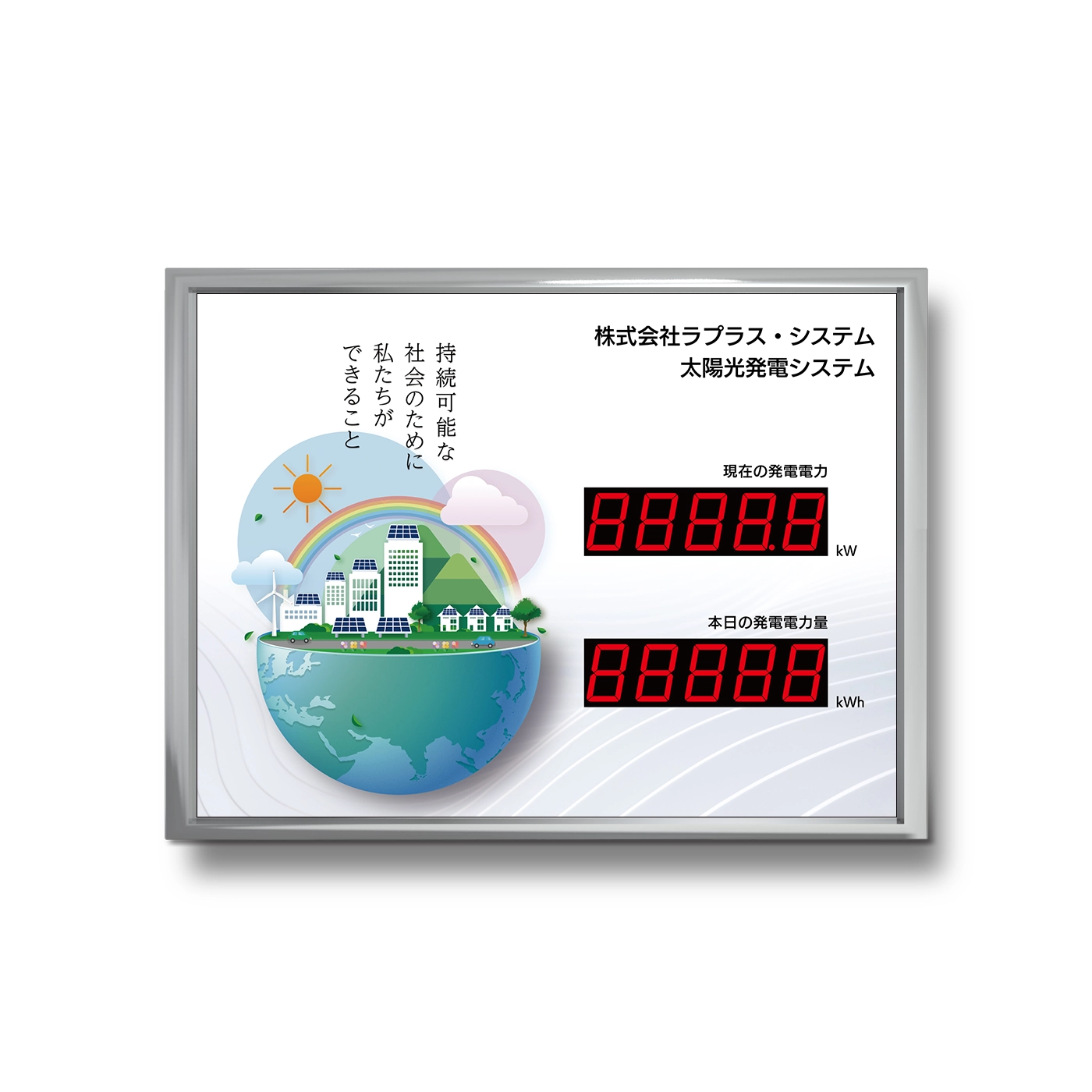

※詳しくはお問い合わせください。カスタマイズデザイン例

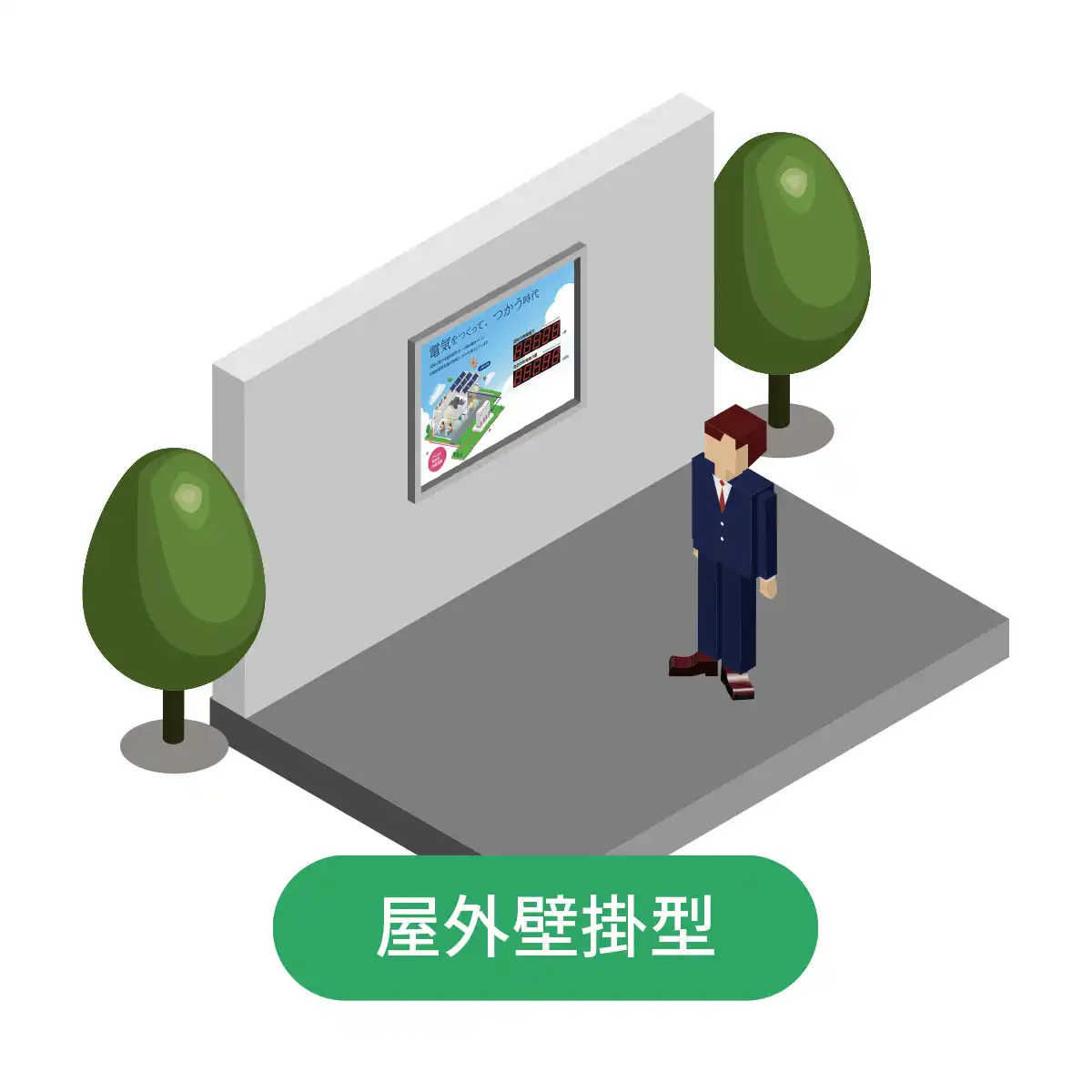

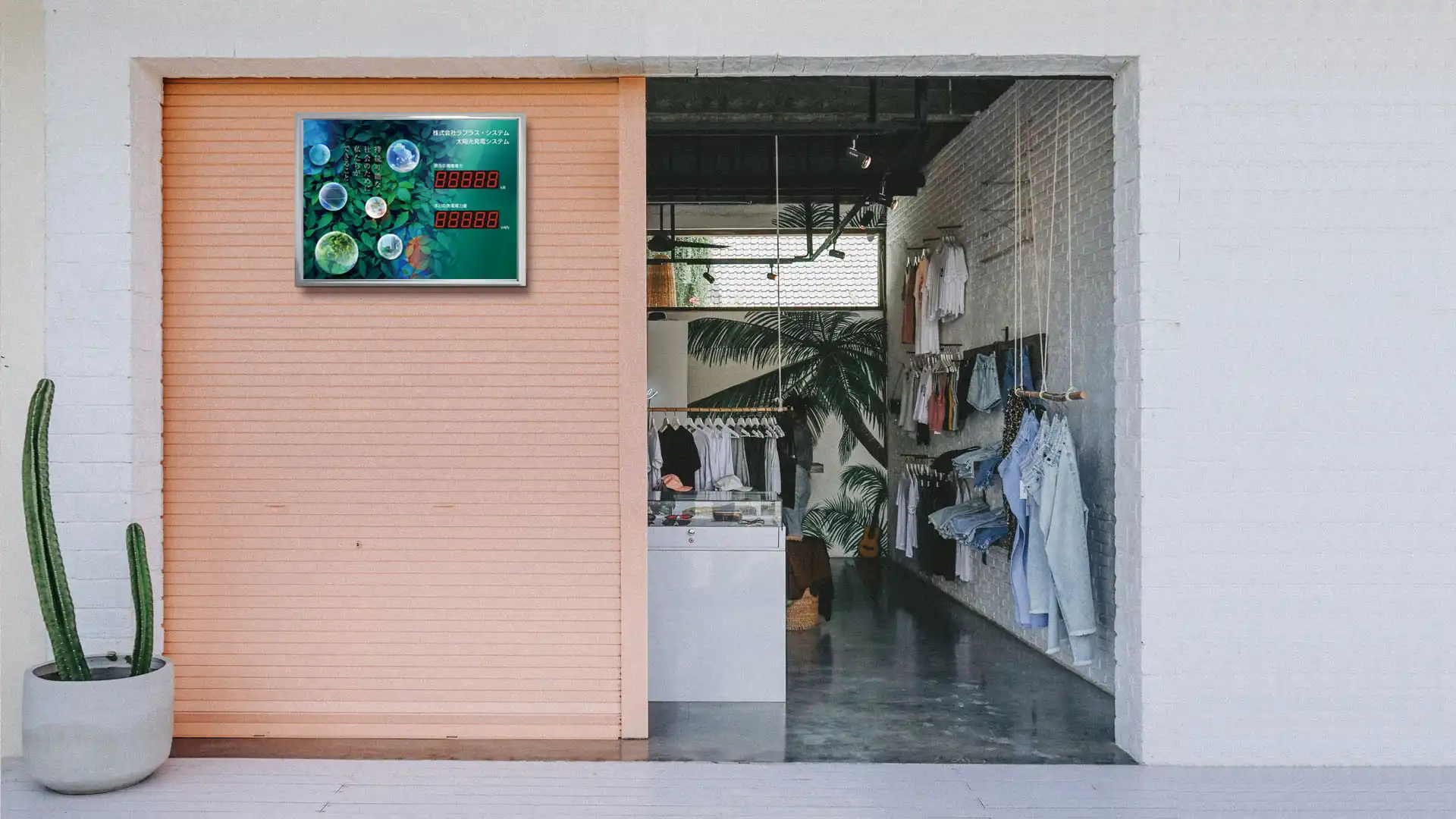

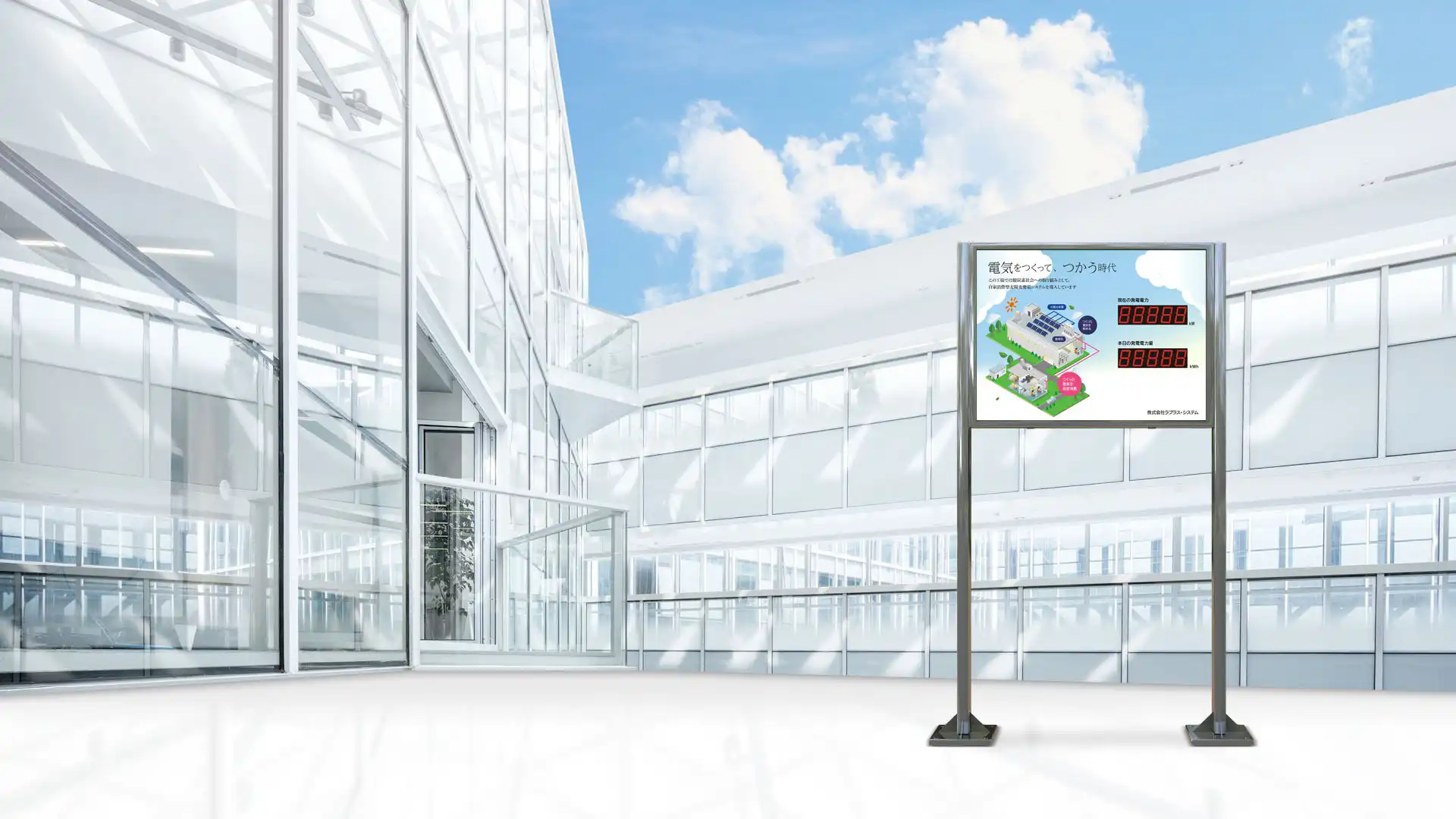

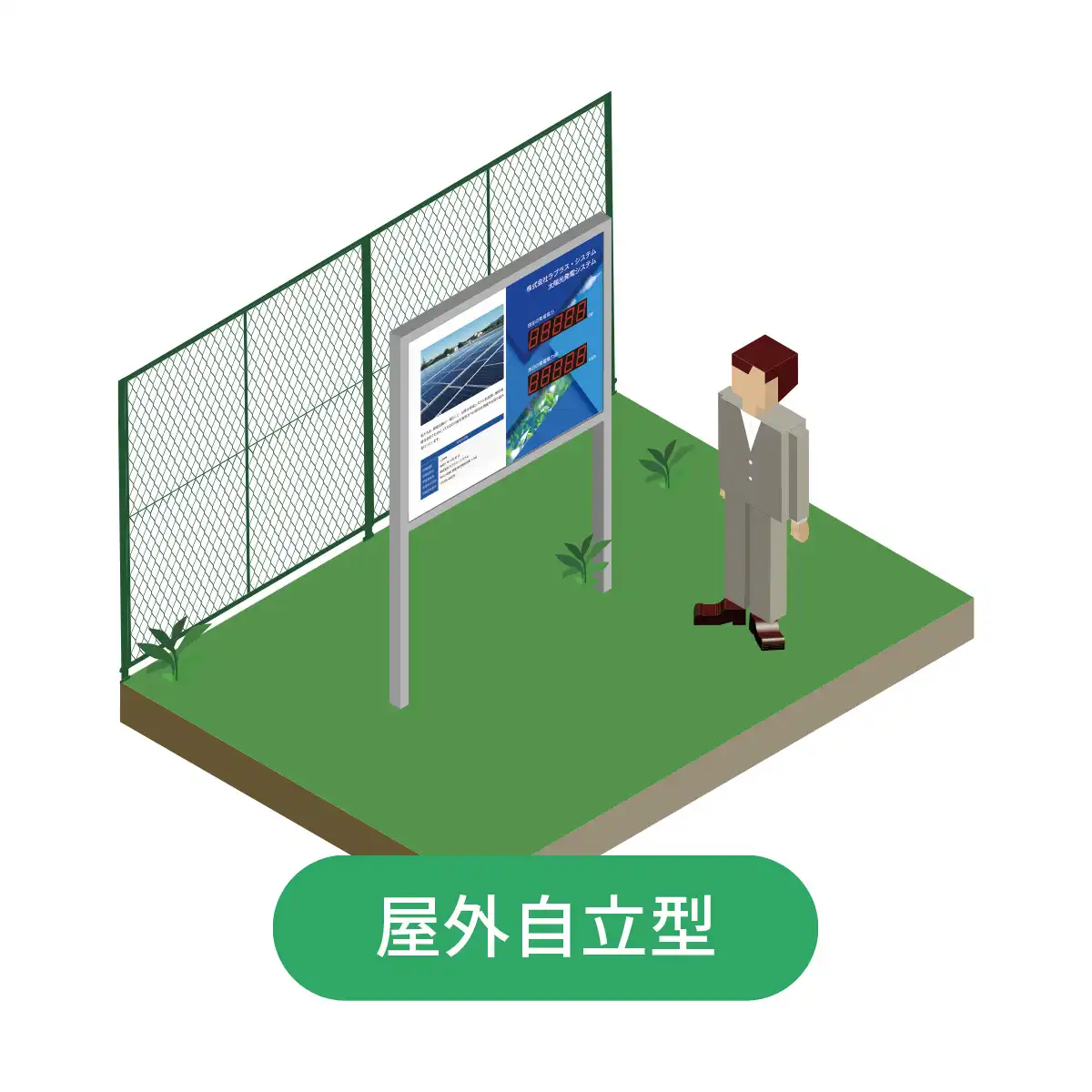

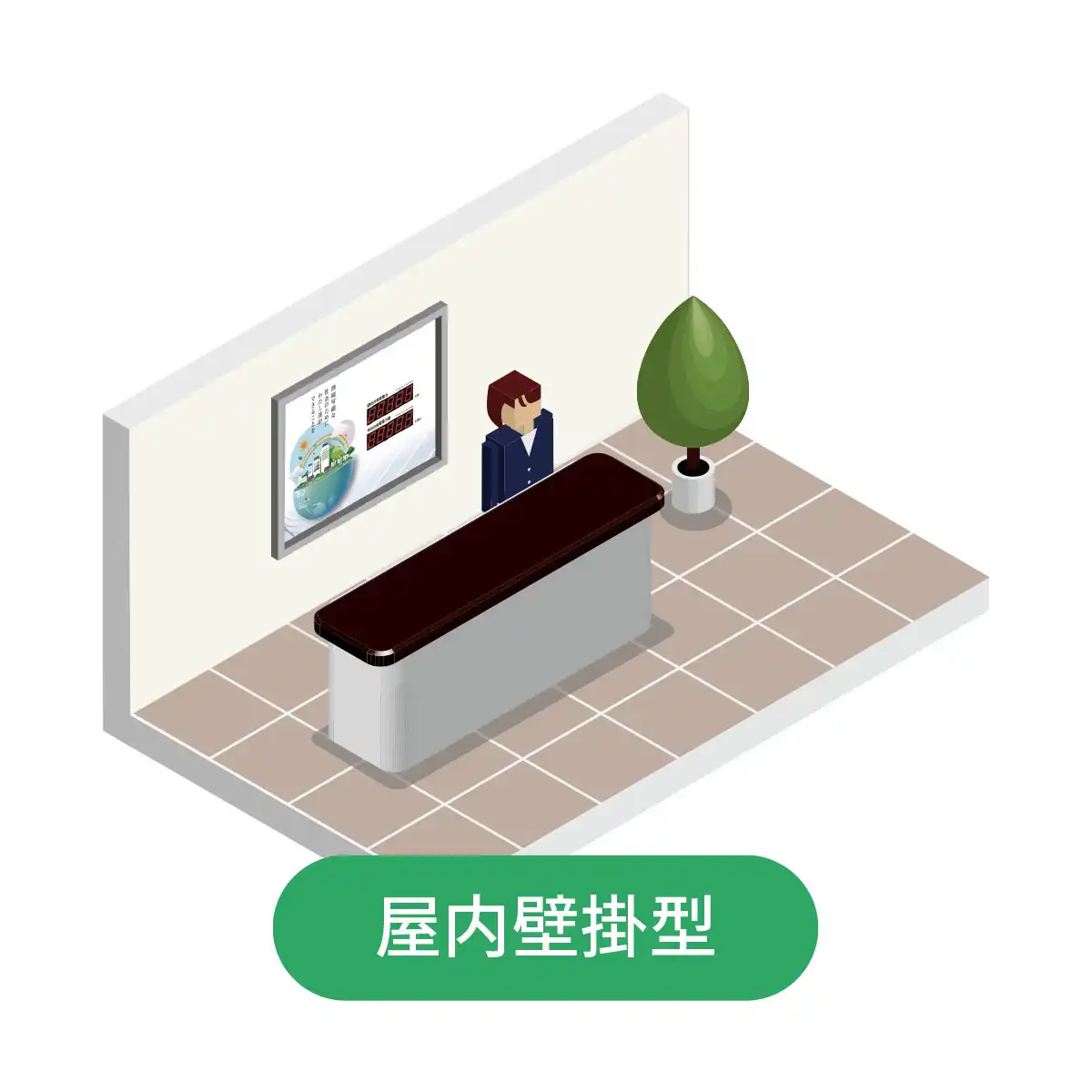

屋内外での設置に対応し、屋外では壁掛型の他に自立型もご用意。
設置場所に合わせて自由にお選びいただけます。

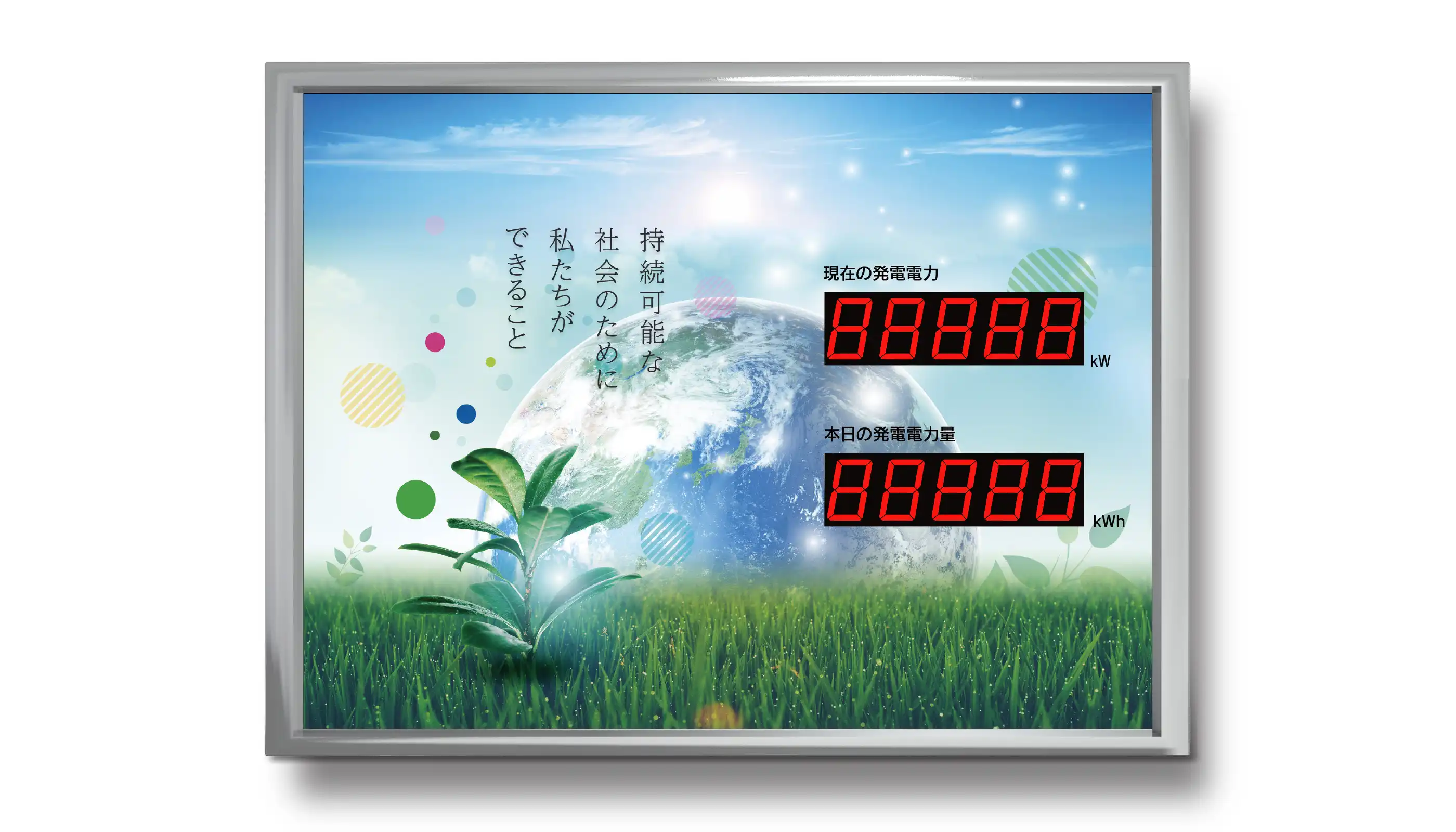

あざやかな高輝度LEDが高い視認性を実現。
表示時間の設定が可能。

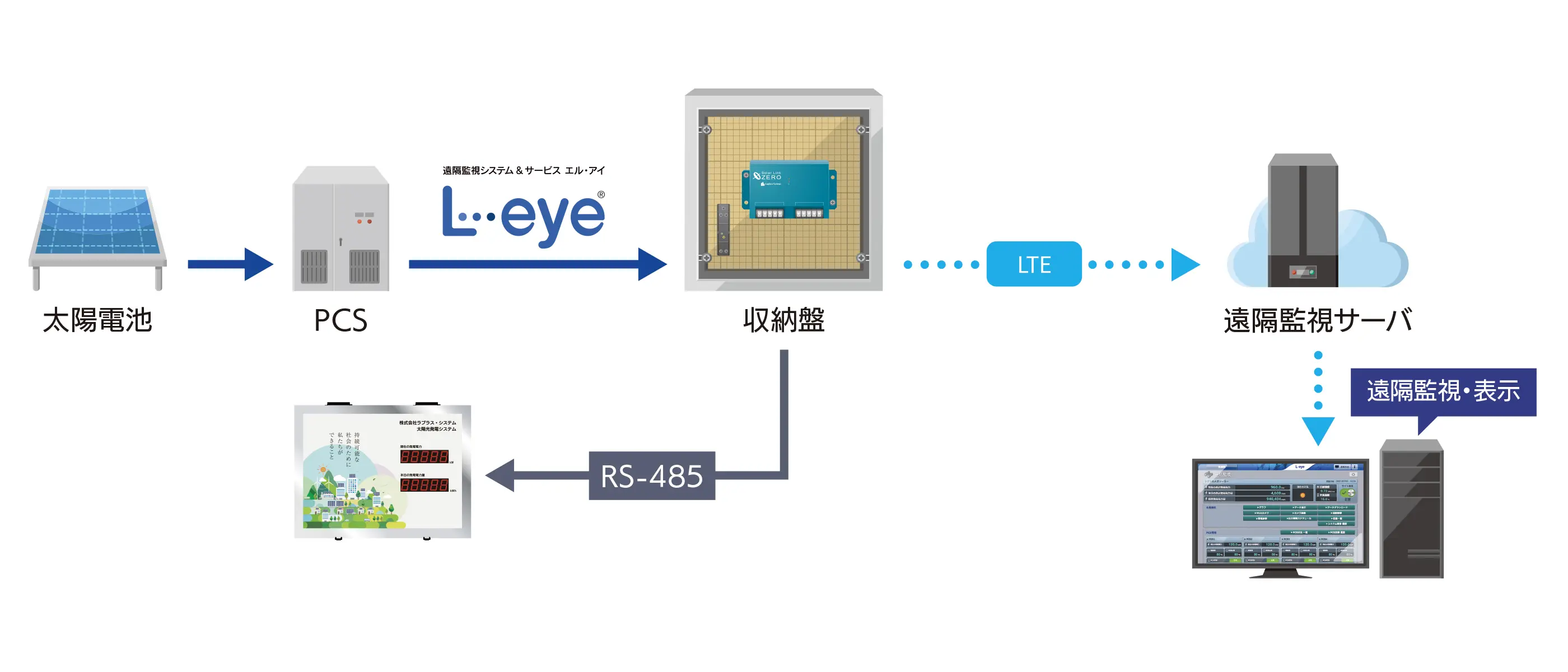

遠隔監視システム＆サービス L・eyeなどの各システムにプラスすることで、環境貢献をPR。
標準化によって一括導入が可能になり、導入ステップの短縮にもつながります。
標準仕様
屋外 (壁掛型/自立型)
| 表示器 | 文字高 : 56.4mm、40.6mm（4項目選択時） 発光色 : 赤 7セグメント高輝度LED |
|---|---|
| イラスト | インクジェット印刷 |
| アクリルフィルター | t3.0ブラウンスモーク（印刷用・表示器用） |
| コントローラ | 32bit CPU |
| 信号入力 | RS-485 |
| 通信プロトコル | ラプラス・システム独自 |
| 外形寸法 | 本体筐体:W800xH600xD70mm 自立支柱込:W880xH1600xD80mm (ベース突起を除く) |
| ケース材質 | SUS304 t1.5ヘアライン仕上げ（屋外防滴仕様） |
| 自立支柱 | SUS304 t3角パイプ 40x80mm ヘアライン仕上げ |
| 自立支柱ベース | SUS304 t12 260x260mm(底部にφ30x60配線孔) |
| 質量 | 本体:20kg以下・自立支柱(2本):約35kg |
| 電源 | AC100V 50/60Hz |
| 消費電力 | 3桁2項目:10W以下、4桁2項目:15W以下、5桁2項目:20W以下 |
屋内 (壁掛型)
| 表示器 | 文字高 : 56.4mm、40.6mm（4項目選択時） 発光色 : 赤 7セグメント高輝度LED |
|---|---|
| イラスト | インクジェット印刷 |
| アクリルフィルター | t3.0ブラウンスモーク（印刷用・表示器用） |
| コントローラ | 32bit CPU |
| 信号入力 | RS-485 |
| 通信プロトコル | ラプラス・システム独自 |
| 外形寸法 | W800xH600xD50mm |
| ケース材質 | 本体:SECC t1.2、フレーム:アルミ t1.5 |
| 質量 | 14kg以下 |
| 電源 | AC100V 50/60Hz |
| 消費電力 | 3桁2項目:10W以下、4桁2項目:15W以下、5桁2項目:20W以下 |
